En una época donde prácticamente todo el diseño naval parece depender de software especializado y modelado tridimensional, muchas personas se sorprenden al descubrir que durante siglos los barcos fueron diseñados completamente a mano. Aquí te enseño a cómo trazar un Plano de líneas naval a mano.
Y no solamente pequeñas embarcaciones. Grandes veleros oceánicos, barcos pesqueros, remolcadores e incluso buques mercantes comenzaron alguna vez como simples líneas dibujadas sobre papel.
Por eso, en esta etapa final de la serie del day cruiser, continuamos trabajando sobre el trazado manual del plano de líneas utilizando solamente una hoja cuadriculada, lápiz y algunas herramientas simples de dibujo técnico.
En el artículo anterior preparamos la retícula básica del plano naval. Definimos la línea base, la línea de crujía, las estaciones y organizamos las distintas vistas necesarias para comenzar el trazado geométrico del casco.
Ahora avanzaremos sobre una de las partes más importantes del proceso:
- el dibujo de las distintas proyecciones del casco,
- el control geométrico de las formas,
- y el traslado de dimensiones hacia la tabla de puntos.
Porque aquí es donde la embarcación realmente comienza a tomar forma.
¿Qué es un plano de líneas?
El plano de líneas es una representación geométrica del casco de una embarcación. A través de diferentes vistas y cortes, permite describir la forma tridimensional del casco sobre una superficie plana.
Tradicionalmente, el plano de líneas está compuesto por tres vistas principales:
- Perfil longitudinal o vista lateral.
- Planta o vista desde arriba.
- Cuerpo de cuadernas o secciones transversales.
Las tres representan exactamente la misma embarcación, pero observada desde distintos puntos de vista.
Uno de los aspectos más interesantes del diseño naval es justamente lograr que todas estas vistas sean coherentes entre sí. Una modificación en una sección transversal afecta inmediatamente la forma vista en planta o en perfil.
Por eso el trazado manual sigue siendo una herramienta educativa extraordinaria para comprender la geometría naval.
Continuando el trazado del casco
Con la retícula ya definida, el siguiente paso consiste en comenzar a dibujar las formas principales del casco.
Normalmente se comienza trabajando sobre el perfil longitudinal:
- definiendo la línea de fondo,
- el lanzamiento de proa,
- la forma de popa,
- y la línea de cubierta.
En esta etapa es muy importante trabajar con curvas suaves y continuas.
Las transiciones bruscas suelen generar deformaciones visuales o problemas hidrodinámicos. Por eso los diseñadores navales tradicionales dedicaban muchísimo tiempo a corregir y suavizar líneas.
Muchas veces, un pequeño quiebre apenas perceptible en el dibujo puede indicar una inconsistencia geométrica importante.
Las líneas de agua y la armonía del casco
Una vez avanzado el perfil, se incorporan las líneas de agua.
Estas representan cortes horizontales imaginarios del casco y ayudan a controlar:
- la continuidad de formas,
- la distribución del volumen,
- el afinamiento de proa,
- y la simetría general de la embarcación.
Antes de la aparición del modelado digital, las líneas de agua eran una herramienta fundamental para detectar deformaciones visuales del casco.
Y todavía hoy continúan siendo extremadamente útiles para comprender cómo fluye la geometría de una embarcación.
La vista en planta
El siguiente paso consiste en desarrollar la vista en planta.
Aquí comenzamos a definir:
- el ancho máximo del casco,
- el cierre de popa,
- y el afinamiento de proa.
Este trabajo exige bastante observación visual.
Porque una curva puede parecer correcta desde una vista lateral… pero verse completamente extraña cuando se observa desde arriba.
Y justamente ahí aparece uno de los mayores aprendizajes del dibujo manual: aprender a “leer” las curvas y comprender cómo se relacionan todas las vistas del casco.
El cuerpo de cuadernas
Finalmente llegamos al cuerpo de cuadernas, es decir, las secciones transversales del casco.
Cada sección debe coincidir simultáneamente con:
- el perfil,
- la planta,
- y las líneas de agua.
Aquí es donde realmente comenzamos a construir la geometría tridimensional de la embarcación.
Para muchos aficionados, este suele ser el momento donde el diseño naval deja de verse como un simple dibujo y comienza a percibirse como una forma espacial real.
La importancia de la tabla de puntos
Una vez estabilizadas las formas principales del casco, es posible comenzar a trasladar dimensiones hacia la tabla de puntos.
La tabla de puntos permite registrar numéricamente la geometría de la embarcación:
- alturas medidas desde la línea base,
- semimangas medidas desde la línea de crujía,
- posiciones longitudinales,
- y referencias correspondientes a cada estación y línea de agua.
Gracias a esta información posteriormente es posible:
- reconstruir el casco,
- digitalizar el diseño,
- realizar verificaciones geométricas,
- incluso construir físicamente la embarcación.
En otras palabras, la tabla de puntos transforma el dibujo en información técnica utilizable.
Un ejercicio de enorme valor educativo │cómo trazar un plano de líneas naval
Aunque hoy existan programas extremadamente avanzados de arquitectura naval, el trazado manual sigue teniendo un enorme valor formativo.
Porque obliga a comprender:
- cómo se relacionan las distintas vistas,
- cómo fluye una curva,
- cómo se distribuyen los volúmenes,
- y cómo nace realmente la geometría de un casco.
Y sinceramente, muchas personas comienzan a entender verdaderamente las embarcaciones recién después de intentar dibujar un casco a mano.
El cierre de la serie Day Cruiser
Con este ejercicio cerramos la serie del day cruiser.
A lo largo de estos videos fuimos desarrollando distintos aspectos fundamentales del diseño de una embarcación deportiva menor:
- dimensiones principales,
- desplazamiento,
- resistencia al avance,
- estabilidad,
- distribución general, y finalmente el trazado geométrico del casco.
La intención de toda esta serie fue demostrar que el diseño naval puede explicarse de forma accesible, incluso para quienes recién comienzan.
Y aunque hoy las herramientas digitales sean fundamentales, comprender las bases geométricas tradicionales sigue siendo una de las mejores maneras de aprender diseño naval.

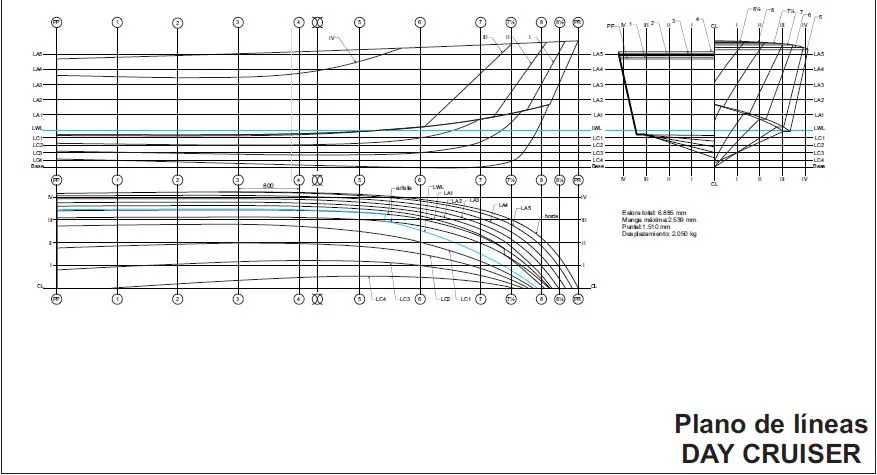

Además, comparto el plano de líneas completo obtenido durante esta serie para que puedan analizarlo con más detalle y utilizarlo como referencia en sus propios ejercicios de diseño.
Porque antes de los programas 3D… todos los barcos comenzaban así.
Haz clic en la imagen, para descargarlo 👇
