Cuando hablamos de fuerzas sobre el casco de un velero, muchas veces pensamos en el viento como el principal protagonista. Sin embargo, desde el punto de vista del diseño naval, es el agua la que genera las mayores exigencias estructurales.
Antes de calcular espesores o definir materiales, es fundamental comprender qué cargas actúan sobre el casco. Este análisis se realiza siguiendo criterios establecidos por sociedades de clasificación como el Registro Italiano Navale, que reúnen décadas de experiencia en ingeniería naval.
En este artículo analizamos las principales fuerzas sobre el casco de un velero, que intervienen en el diseño de un velero oceánico de 15 metros, construido en contrachapado de madera.
La base del diseño naval: entender las cargas
En el diseño naval, la secuencia lógica es clara:
- Identificar las fuerzas sobre el casco
- Definir la estructura resistente
- Determinar los espesores del casco
Esto significa que, sin comprender las cargas, no es posible diseñar correctamente la embarcación.

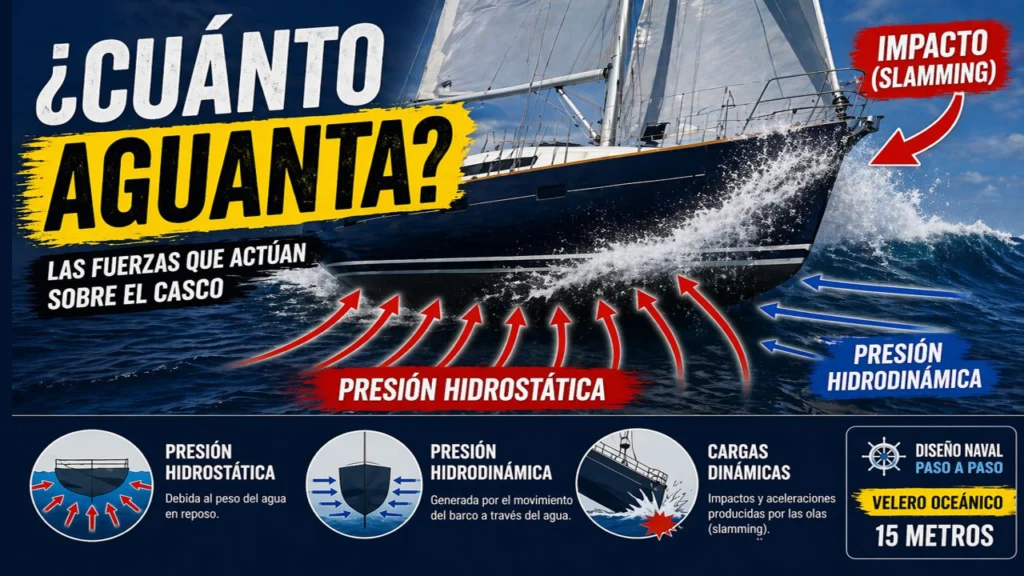

Presión hidrostática: la carga permanente
La presión hidrostática es una de las principales fuerzas sobre el casco de un velero. Se trata de la presión que ejerce el agua en reposo.
Sus características son:
- Aumenta con la profundidad
- Actúa perpendicularmente al casco
- Está presente en todo momento
Aunque es relativamente sencilla de calcular, es fundamental porque sirve de base para el resto de las cargas estructurales.
Presión hidrodinámica: el efecto del movimiento
Cuando el barco se desplaza, aparece la presión hidrodinámica, otra de las fuerzas clave en el diseño naval.
Esta presión depende de:
- La velocidad del velero
- La forma del casco
- Las condiciones del mar
A diferencia de la presión hidrostática, la presión hidrodinámica no es uniforme y varía a lo largo del casco. Las zonas más exigidas suelen ser el fondo y la proa.
En embarcaciones con mayor potencial dinámico, esta carga puede volverse determinante en el dimensionamiento estructural.
Cargas dinámicas: el impacto con las olas
Entre todas las fuerzas sobre el casco de un velero, las más críticas suelen ser las cargas dinámicas.
El fenómeno más representativo es el slamming, que ocurre cuando el casco impacta contra la superficie del agua tras salir parcialmente de ella.
Estas cargas se caracterizan por:
- Alta intensidad
- Muy corta duración
- Gran variabilidad
En muchos casos, pueden superar ampliamente a las presiones hidrostáticas e hidrodinámicas, especialmente en la zona de proa.
Distribución de fuerzas sobre el casco
No todas las zonas del casco reciben las mismas cargas. En el diseño naval, es fundamental analizar esta distribución:
- El fondo soporta las mayores presiones
- La proa está expuesta a impactos
- Los costados reciben cargas menores
- La cubierta tiene solicitaciones diferentes
Por este motivo, el casco se divide en zonas estructurales con distintos requerimientos de resistencia.
Aplicación al diseño de un velero oceánico
En un velero oceánico de 15 metros, estas fuerzas deben considerarse cuidadosamente. Este tipo de embarcación está diseñada para operar en condiciones variables, donde las cargas dinámicas adquieren especial relevancia.
Además, al utilizar contrachapado de madera como material estructural, es necesario lograr un equilibrio entre resistencia, rigidez y peso. Un diseño adecuado permitirá obtener una embarcación segura sin penalizar su rendimiento.
Conclusión: la clave del diseño estructural
Comprender las fuerzas sobre el casco de un velero es el primer paso para un diseño naval correcto.
La presión hidrostática, la presión hidrodinámica y las cargas dinámicas constituyen la base del análisis estructural. A partir de ellas se definen tanto la estructura interna como el espesor del casco.
En los próximos artículos, aplicaremos estos conceptos para avanzar en el diseño estructural del velero, acercándonos cada vez más a una embarcación real y construible.
