Hoy vamos a calcular el volumen de carena.
En el proceso de diseño de una embarcación, definir la eslora y la manga no es suficiente. En nuestro caso, la eslora surgió del programa de usos y la manga estuvo condicionada por las restricciones del transporte en tráiler. Posteriormente calculamos el peso total estimado del proyecto. Ese dato nos llevó a una conclusión clara: necesitamos una carena con aproximadamente 2,1 metros cúbicos de volumen para que la embarcación flote en equilibrio.
Pero aún faltaba una variable fundamental: el calado.
En este artículo explico cómo determiné un calado de 0,50 metros, cómo verifiqué el volumen de la carena utilizando la tabla de puntos exportada del plano de líneas y cómo, a partir de esa verificación, realicé ajustes en la distribución longitudinal del volumen.
Haz clic en la imagen, para acceder a la Planilla de Cálculo que utilizo en el video 👇
Ajuste inicial del calado para calcular el volumen de carena
Partí del modelo geométrico desarrollado en DELFTship. En esta etapa fijé un calado de 50 centímetros. Sin embargo, no se trató simplemente de bajar la línea de flotación hasta esa cota.
Realicé un ajuste particular en popa.
Al tratarse de una embarcación con motor fuera de borda, es fundamental que el flujo de agua que llega al espejo sea lo más limpio posible. Si el fondo permanece demasiado sumergido en esa zona, el flujo puede verse alterado, afectando el rendimiento propulsivo e incluso generando ventilación indeseada.
Por ese motivo, reduje ligeramente el calado en popa, buscando una transición más limpia del fondo hacia el espejo.
Para luego, calcular el volumen de carena
Uso de la tabla de puntos
Una vez definido el calado, exporté la tabla de puntos del plano de líneas. Esta tabla contiene las coordenadas de cada sección transversal, permitiendo reconstruir geométricamente la forma sumergida del casco.
En lugar de utilizar directamente herramientas automáticas de cálculo hidrostático, opté por un método didáctico: realizar los cálculos en Excel. De esta manera, vamos a calcular el volumen de carena. ¡Te lo muestro paso a paso en el video!
¿Por qué? Porque demuestra que el diseño naval no depende exclusivamente de software sofisticado, sino del criterio y la comprensión geométrica del proyectista.

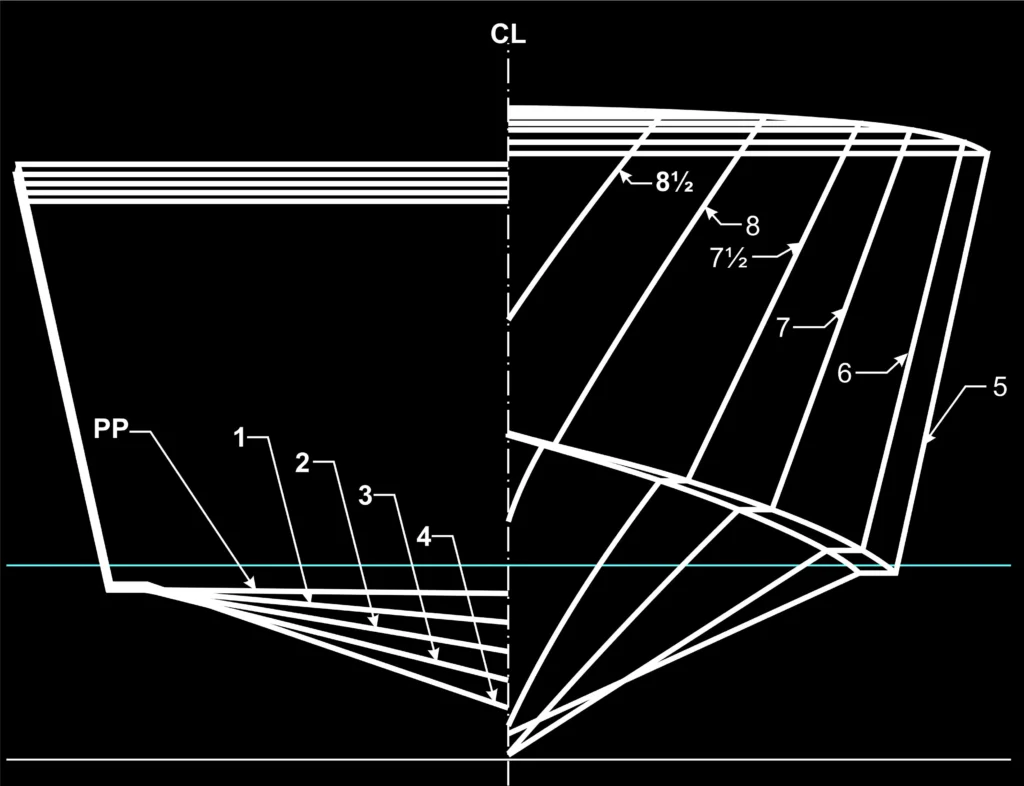

Cálculo de superficies transversales
Cada sección transversal puede descomponerse en figuras geométricas simples. En este caso, la mayoría de las secciones se aproximan a la combinación de:
- Un trapecio en la parte superior.
- Un triángulo en la parte inferior.
Esta simplificación permite calcular el área de cada sección con fórmulas básicas. Una vez obtenidas todas las superficies transversales, las ordené según su posición longitudinal.
Curva de distribución de áreas
Con las superficies calculadas construí un gráfico:
- En el eje horizontal: las posiciones de las secciones a lo largo de la eslora.
- En el eje vertical: las superficies transversales correspondientes.
El resultado es la curva de distribución de áreas.
Esta curva es clave en arquitectura naval, porque el volumen de la carena no es otra cosa que el área bajo esa curva. De esta manera, se puede calcular el volumen de carena de forma sencilla.
Integración por trapecios
Para obtener el volumen total apliqué el método de integración por trapecios.
El procedimiento es sencillo:
- Tomar dos secciones consecutivas.
- Calcular el promedio de sus áreas.
- Multiplicarlo por la distancia que las separa.
- Repetir el proceso a lo largo de toda la eslora en flotación.
Excel facilita el cálculo numérico, pero el criterio sigue siendo naval.
La sumatoria final verificó aproximadamente los 2,1 m³ necesarios, lo que confirma que el desplazamiento coincide con el peso total estimado del proyecto. Así es calcular el volumen de carena sin herramientas sofisticadas.
La importancia de la distribución longitudinal
Sin embargo, alcanzar el volumen requerido no significa que el casco esté optimizado.
Al analizar la curva de áreas, observé cómo se distribuía el volumen a lo largo de la eslora en flotación. Una concentración excesiva en popa puede provocar trim dinámico elevado y aumento de resistencia en transición. Por el contrario, demasiado volumen adelantado puede afectar el comportamiento en ola.
Por eso introduje modificaciones en la forma de las secciones, redistribuyendo el volumen de manera más progresiva y equilibrada, manteniendo siempre el volumen total necesario.
Modernización de la proa
Aproveché este proceso iterativo para modernizar la geometría de la proa. Afiné la entrada y suavicé la progresividad de las secciones delanteras. Esto no alteró el volumen total, pero sí mejoró:
- La penetración en ola.
- La coherencia estética del diseño.
- El comportamiento dinámico esperado.
Diseño naval como proceso iterativo
El diseño naval no consiste únicamente en obtener números correctos. Es un proceso de ajuste constante entre geometría, peso, volumen y comportamiento dinámico.
En este caso:
- Determinamos el calado.
- Verificamos el volumen necesario.
- Analizamos la distribución longitudinal.
- Ajustamos la forma del casco. Modernizamos la proa.
Todo utilizando herramientas accesibles y fundamentos geométricos claros.
Porque el diseño naval, cuando se comprende, deja de ser un misterio y se convierte en método.
Video sobre cómo calcular el volumen de carena
Calcular el volumen de carena es una habilidad esencial en el ámbito de la ingeniería naval y el diseño de embarcaciones. En nuestro nuevo video de YouTube, exploramos cómo realizar este cálculo con precisión. Aprendemos sobre las fórmulas básicas y los distintos métodos que se pueden emplear, brindando a los espectadores una guía completa sobre el tema.
En el video, abordamos dos métodos populares para calcular el volumen de carena: el método de trapecios y el método de integración. Cada técnica tiene sus propias aplicaciones y ventajas, que discutimos detalladamente. Mostrar ejemplos prácticos ayuda a ilustrar cómo se aplican estos métodos en situaciones reales, haciéndolos incluso más accesibles para quienes están comenzando en este campo.
Entender cómo calcular el volumen de carena no solo es crucial para diseñar embarcaciones eficientes, sino que también influye en el rendimiento y estabilidad de las mismas. En este sentido, el video destaca la relevancia de realizar este cálculo correctamente. Compartimos tips y mejores prácticas para que los futuros ingenieros y diseñadores de embarcaciones puedan aplicar este conocimiento de forma efectiva, en mi canal de YouTube
